Cała prawda o konwerterach LNB

#51

Post autor: Peyu » 24 paź 2014, 20:29

Ok a co z polaryzatorem mechanicznym hirshmena który uchodził za najlepszy w swojej klasie polaryzatorów mechanicznych??


Awatar użytkownika
jezyzie

Stały bywalec
Posty: 371
Rejestracja: 18 mar 2009, 2:15
Tuner: Prof Revolution S2 7301, TT S2 3200,AF-3100CK
Antena: offset 125
Lokalizacja: Poznań N 52°27'15.97" E 16°54'57.23"
Podziękował: 5 razy
Dostał Podziękowań: 53 razy

Cała prawda o konwerterach LNB

#52

Post autor: jezyzie » 24 paź 2014, 21:14

Peyu pisze:Ok a co z polaryzatorem mechanicznym hirshmena który uchodził za najlepszy w swojej klasie polaryzatorów mechanicznych??
Na pewno lepszy jest od wszystkich polaryzatorów magnetycznych oprócz Fuby. Tylko, że ta Fuba to już nie ta fabryczna.
Nie ma już wyjścia R-120 tylko C-120. I jej zadaniem jest już tylko precyzyjne doregulowanie skosu.
Do polaryzatora mechanicznego nie podłączysz C-120, musisz R-120. Ze starych konwerterów z R-120 jest tylko jeden który ma szansę pobić obecne
konwertery - Gardiner.
W polaryzatorze mechanicznym nie wyregulujesz skosu tak precyzyjnie jak w magnetycznym.
Oczywiście docelowym moim rozwiązaniem ma być konwerer obrotowy z dopieszczaczem magnetycznym.
Za ten post użytkownik jezyzie otrzymał podziękowanie od:
Mr.X (26 paź 2014, 0:57)


Offset 1,25m Mabo, Prof Revolution S2 7301, Prof S2 7500, TT S2 3200, Parabola 1,80m Mabo,
Awatar użytkownika
Peyu

Przyjaciel Forum
Posty: 3210
Rejestracja: 11 lut 2009, 21:09
Tuner: Wiele
Antena: Orbitron 3m MESH
Konwerter: Inverto KU C-band
Lokalizacja: Wielkopolska Leszno
Podziękował: 58 razy
Dostał Podziękowań: 138 razy
Kontakt:

Cała prawda o konwerterach LNB

#53

Post autor: Peyu » 24 paź 2014, 22:37

wyjscie
http://www.satclub.pl/resources/wyjscie/93
wejscie
http://www.satclub.pl/resources/image/91
Ja mam lnb z takim portem własnie pod te polaryzatory opisane w moim dziale.


Awatar użytkownika
jansat

Przyjaciel Forum
Posty: 1067
Rejestracja: 11 lut 2009, 23:00
Lokalizacja: kujawsko-pomorskie
Podziękował: 1 razy
Dostał Podziękowań: 73 razy

Cała prawda o konwerterach LNB

#54

Post autor: jansat » 25 paź 2014, 16:24

Można jeszcze zamontować na wyjściu WR75 polaryzatora mechanicznego transformator ćwierćfalowy firmy Mifer i będziemy mieli przejście na C120 do standardowego konwertera z portem C120. Czy całość ma sens to sam nie wiem ale kiedyś spróbuje coś takiego zrobić. Natomiast nie do końca się zgadzam ,że polaryzatorem mechanicznym nie wyregulujesz precyzyjnie sondą do płaszczyzny polaryzacji .Precyzja regulacji jest bardzo wysoka tak jak w polaryzatorach magnetycznych. Następnie mamy bardzo wysoką izolacje polaryzacji przeciwnej ortogonalnej powyżej 35dB . Dodatkową zaletą polaryzatorów mechanicznych to brak dodatkowego tłumienia przechodzącej mikrofali w układzie polaryzatora .Jedyna wada polaryzatora mechanicznego to ruchoma sonda i mały silniczek który z biegiem lat może fiksować. Dlatego producenci odeszli od polaryzatorów mechanicznych .Moim zdaniem jest to najlepszy wynalazek do dopasowania polaryzacji i lepszego nie ma .
Za ten post użytkownik jansat otrzymał podziękowanie od:
Mr.X (26 paź 2014, 0:58)


KTI 230cm C-band MTI 15Ksiłownik36",Svensat1,5m LNB twin Invacom siłownik18",Mabo 1,5m LNB SC-1 siłownik18" Parabola 125cm zez Astra-Hotbird LNB twin Digistar i SC1
Dekodery codziennie inny
Na 2 lata N-box HDTV.
Awatar użytkownika
jezyzie

Stały bywalec
Posty: 371
Rejestracja: 18 mar 2009, 2:15
Tuner: Prof Revolution S2 7301, TT S2 3200,AF-3100CK
Antena: offset 125
Lokalizacja: Poznań N 52°27'15.97" E 16°54'57.23"
Podziękował: 5 razy
Dostał Podziękowań: 53 razy

Cała prawda o konwerterach LNB

#55

Post autor: jezyzie » 25 paź 2014, 18:23

jansat pisze:Można jeszcze zamontować na wyjściu WR75 polaryzatora mechanicznego ...
Dopóki nie zrobisz próby nie dowiesz się.

Dla chcących bawić się w kręcenie konwerterem proponuję analogowe sterowanie w oparciu o zmontowany AVT1498:
http://sklep.avt.pl/bardzo-maly-wzmacniacz-mocy.html
http://serwis.avt.pl/manuals/AVT1498.pdf

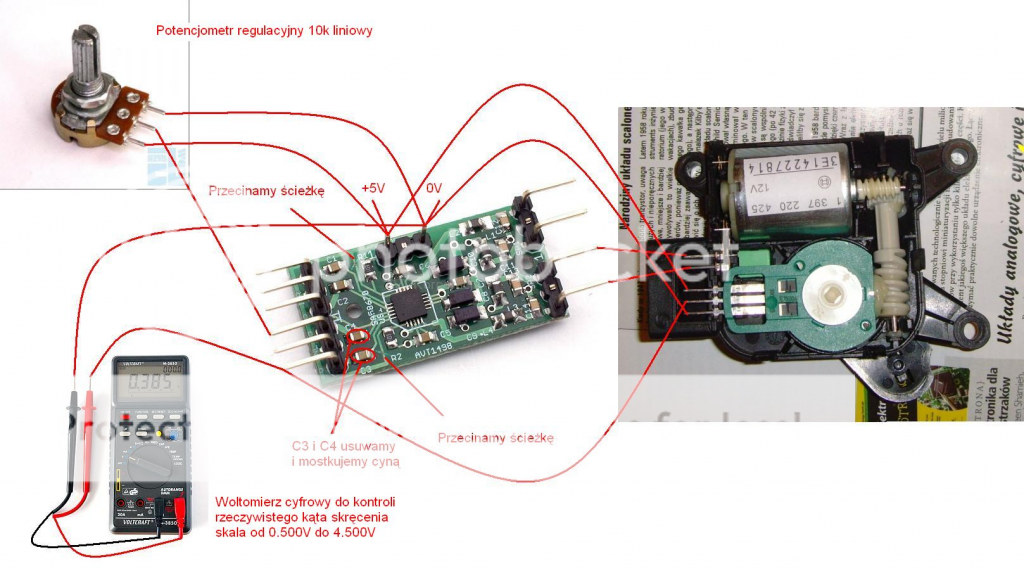

Obrazek
Silniczek stara się skopiować położenie potencjometru regulacyjnego (lewy górny narożnik).
Woltomierz daje informację o rzeczywistym skręceniu potencjometru mechanizmu.
Układ zmontowałem prowizorycznie i działa. Mechanizm pochodzi od VW Passat B5 - silniczek nagrzewnicy.
W axxx wpisujemy: VW Passat B5 silniczek nagrzewnicy i za 5+9 zł mamy z wtyczką.
Drugi kanał można wykorzystać do dopieszczania skosu polaryzatorem magnetycznym.

I jeszcze pytanie z historii.
Przypomniałem sobie, że kiedyś rozbierałem konwerter zintegrowany od razu z polaryzatorem magnetycznym, przy czym
zmiana polaryzacji następowała poprzez zmianę napięcia zasilającego konwerter 13/18 V.
Czy ktoś trafił na takie rozwiązanie?


Offset 1,25m Mabo, Prof Revolution S2 7301, Prof S2 7500, TT S2 3200, Parabola 1,80m Mabo,
Awatar użytkownika
jezyzie

Stały bywalec
Posty: 371
Rejestracja: 18 mar 2009, 2:15
Tuner: Prof Revolution S2 7301, TT S2 3200,AF-3100CK
Antena: offset 125
Lokalizacja: Poznań N 52°27'15.97" E 16°54'57.23"
Podziękował: 5 razy
Dostał Podziękowań: 53 razy

Cała prawda o konwerterach LNB

#56

Post autor: jezyzie » 16 lis 2014, 20:43

Na stronie:
http://www.sat54.ru/articles.php?id=80
wykonano mozolną pracę porównania konwerterów.
Analizując wyniki zadałem sobie pytanie który parametr jest najbardziej miarodajny C/N czy MER?
Kolumna 18 jest sumą z kolumn 4+8+12+16 i według niej zostało zrobione sortowanie,
kolumna 19 jest sumą z kolumn 2+6+10+14.
Z wykresu zawierającego kolumny 18 MER niebieska i 19 C/N czerwona widać, że wartości C/N pokazywane przez miernik
są wartościami z "palanta". Żeby uzyskać prawidłowy C/N należało by talerzem odjechać z orbity geostacjonarnej, miernik
musiałby ten poziom zapamiętać jako punkt odniesienia i wrócić z powrotem dokonując pomiaru. Ponieważ nikt nie kupi
miernika bez C/N producent usiłuje jako punkt odniesienia przyjąć szparę między transponderami.
Z jakim skutkiem widać na wykresie.
Autorzy testu zdawali sobie sprawę z tego - tłumaczenie fragmentu:
"C / N - stosunek sygnału do szumu w dB. Jednym z podstawowych warunków dla oceny jakości sygnału.Wyższy C / n,
lepszy sygnał. W praktyce jest to trudne do zmierzenia się poprawnie, ponieważ nie można wyłączyć nadajnik i mierzyć
tylko hałas. Urządzenie próbuje znaleźć poziom hałasu w pobliżu nadajnika sygnału, i używa go jako środek pomocniczy."
Obrazek
Testowany był transponder 12600V z Intelsata 15 na 85.2°E. Przeciwna polaryzacja H czysta brak transponderów
a sąsiednie z polaryzacji V to 12560V i 12640V.


Offset 1,25m Mabo, Prof Revolution S2 7301, Prof S2 7500, TT S2 3200, Parabola 1,80m Mabo,
Awatar użytkownika
jezyzie

Stały bywalec
Posty: 371
Rejestracja: 18 mar 2009, 2:15
Tuner: Prof Revolution S2 7301, TT S2 3200,AF-3100CK
Antena: offset 125
Lokalizacja: Poznań N 52°27'15.97" E 16°54'57.23"
Podziękował: 5 razy
Dostał Podziękowań: 53 razy

Cała prawda o konwerterach LNB

#57

Post autor: jezyzie » 13 gru 2014, 17:27

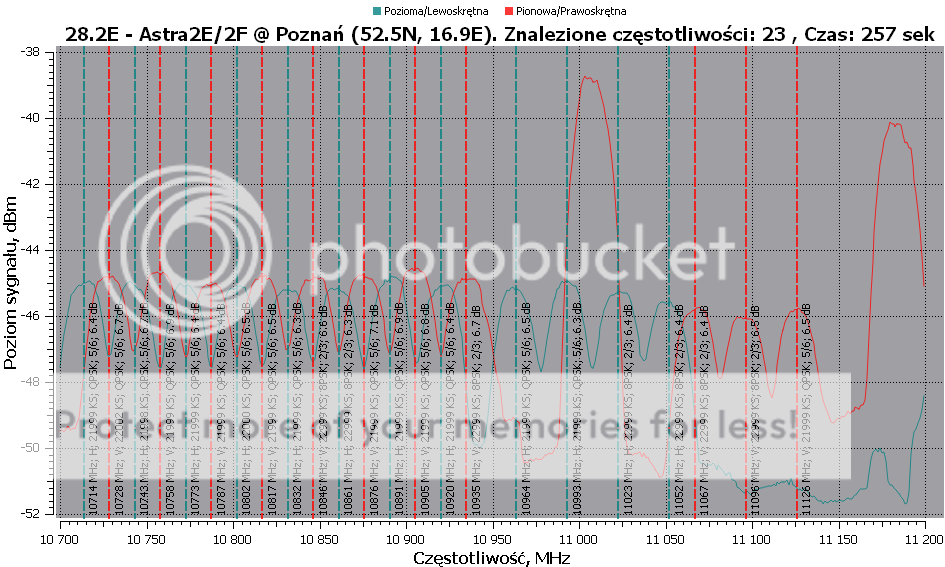

Dzisiaj godz. 11:30 w talerzu mabo offset 115cm Televes UNI LNB 7475 NF 0.3dB SN 06140 21006
Obrazek
W porównaniu z inverto starym wyniki o ok. 5% niższe.
Dobra seperacja polaryzacji.
Testy @Peyu
http://www.satclub.pl/pasmo-ku/test-inv ... t8929.html


Offset 1,25m Mabo, Prof Revolution S2 7301, Prof S2 7500, TT S2 3200, Parabola 1,80m Mabo,
Awatar użytkownika
Peyu

Przyjaciel Forum
Posty: 3210
Rejestracja: 11 lut 2009, 21:09
Tuner: Wiele
Antena: Orbitron 3m MESH
Konwerter: Inverto KU C-band
Lokalizacja: Wielkopolska Leszno
Podziękował: 58 razy
Dostał Podziękowań: 138 razy
Kontakt:

Cała prawda o konwerterach LNB

#58

Post autor: Peyu » 13 gru 2014, 17:36

Czyli stare inverto wg twoich doświadczeń na astrze jedt lepszy niż televes??


Awatar użytkownika
jezyzie

Stały bywalec
Posty: 371
Rejestracja: 18 mar 2009, 2:15
Tuner: Prof Revolution S2 7301, TT S2 3200,AF-3100CK
Antena: offset 125
Lokalizacja: Poznań N 52°27'15.97" E 16°54'57.23"
Podziękował: 5 razy
Dostał Podziękowań: 53 razy

Cała prawda o konwerterach LNB

#59

Post autor: jezyzie » 13 gru 2014, 18:02

Peyu pisze:Czyli stare inverto wg twoich doświadczeń na astrze jedt lepszy niż televes??
Testowałem tylko jeden egzemplarz singla. Być może, że istnieją lepsze egzemplarze.
Do przeprowadzenia testów zachęciły mnie Twoje testy.
Tu jeszcze wykres z godziny 0:00:
Obrazek
Widać selekcjonowanie przynosi efekty:
http://www.hollex.pl/konwertery-lnbs/qu ... kcjonowany
Ciekawe w jaki sposób jest przeprowadzana ta selekcja i ile wynoszą różnice między egzemplarzami z tej samej serii.
Edit 2014 12 18
- Test konwertera Televes twin.
Polaryzacja V podobnie jak w singlu, polaryzacja H gorsza - dyskfalifikacja pod kątem Astry2E/2F.
A tu tabelka miniwalnych wymagań S/N dla różnych parametrów nadawania.
http://forum.dxtv.de/wbb/attachment.php ... tid=138576
Obrazek


Offset 1,25m Mabo, Prof Revolution S2 7301, Prof S2 7500, TT S2 3200, Parabola 1,80m Mabo,
Awatar użytkownika
jezyzie

Stały bywalec
Posty: 371
Rejestracja: 18 mar 2009, 2:15
Tuner: Prof Revolution S2 7301, TT S2 3200,AF-3100CK
Antena: offset 125
Lokalizacja: Poznań N 52°27'15.97" E 16°54'57.23"
Podziękował: 5 razy
Dostał Podziękowań: 53 razy

Cała prawda o konwerterach LNB

#60

Post autor: jezyzie » 12 sty 2015, 20:19

Czy znacie taką firmę CHAPARRAL ?
Ciekawe, że w Stanach prawa fizyki obowiązują a w Europie na skali decybelowej przecinek przesuwa się o jedną pozycję dziesiętną.
Obrazek
CHAPARALL, GARDINER, California Amplifier to pionierzy techniki satelitarnej.
Pamiętam jak konwerter Chaparrala miał w latach 90-tych rekord świata temperatura szumowa 11°K.
