diseqc kaskada

#11

Post autor: zuchnet » 06 maja 2015, 14:58

Dziś mając chwilę wolnego czasu przed praca przetestowałem połączenie kaskadowe przełączników diseqC.
Do testu wykorzystalem odbiornik DM 7020HD z zamontowanym głowicami sat x2.

Do głowicy A podłączony został diseqc EMP 16x1 zaś do głowicy B wspomniana kaskada.
Jako pierwszy podłączyłem przełącznik Spaun SUR 220 WSG

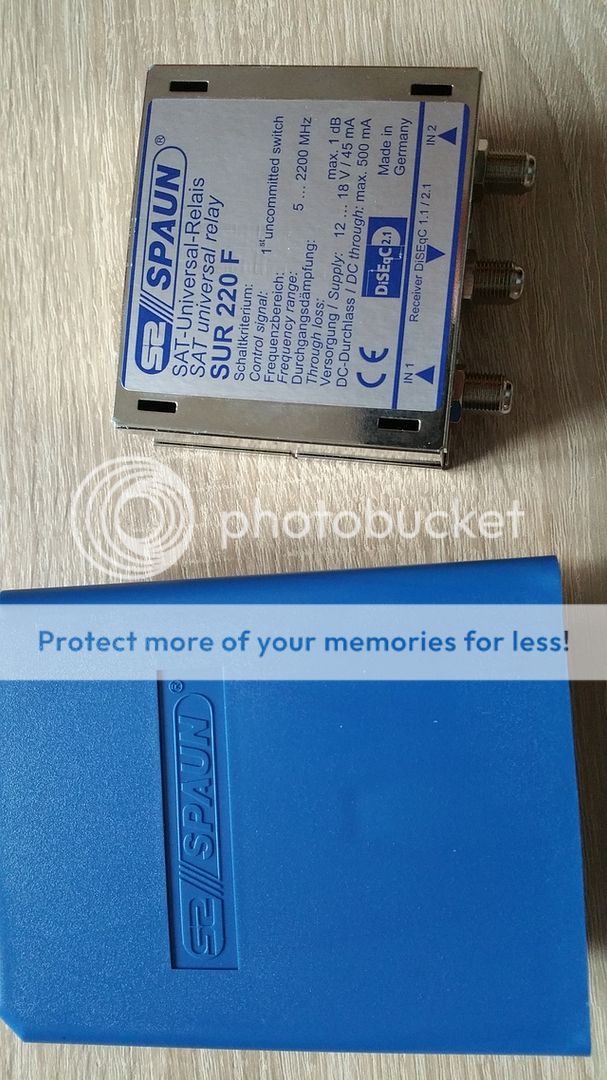

Obrazek
Do niego zaś dwa przełączniki Optimum 10x1
Obrazek

Teraz konfiguracja w odbiorniku - zaawansowana
Ważne jest aby dla każdej pozycji sat przyporządkowac nr LNB.
Przedstawię to dla wybranej pozycji 62e bo resztę robimy analogicznie zmieniając tylko tryb comendy COMMITED w zależności od wyjscia w Spaunie a jako że mam 2x1 będzie to AA lub AB. Comenda UNNCOMMITED odpowiada za wyjście w przełączniku 10x1
Obrazek

Bardzo ważna jest jeszcze kolejność poleceń i w moim przypadku tylko na takich odbywa się poprawnie tj
Commited/uncommitted/toneburst.

Celem testu była ciekawość jak zachowa się odbiornik mając podłączonych 36LNB.
Po dwóch godzinach biegania po kanałach nie stwierdziłem żadnego nagrzewania się głowic ani samego odbiornika.
Po teście Spauna wykonałem analogicznie połączenie wykorzystując do tego o wiele tańszy przełącznik EMP 2x1 2.0

Obrazek
Na dokładnie takich samych ustawieniach współpraca odbywa się wzorowo
Ostateczną konfiguracją będzie spięcie do głowicy A 7020HD jednego EMP 16x1 zaś do głowicy B kaskada 2x EMP 16x1 połączonych Spaunem SUR 220.
Łącznie 48 LNB chciał bym to również przetestowac na odbiorniku bez e2.
